XFLY 蓝牙逆向控制

对 Bionic Bird 仿生扑翼机 X-FLY 的蓝牙遥控系统进行逆向工程分析，实现基于自定义软硬件的第三方控制。

一、目标任务

X-FLY 是 Bionic Bird 公司推出的仿生扑翼机，可通过 Flying App 进行连接控制。若想在此扑翼机上进行二次开发（如加装里程计实现闭环控制），就不可避免研究其底层蓝牙通信机制。

本文旨在对 XFLY 蓝牙遥控系统进行逆向工程分析，理解其通信协议与控制逻辑。核心目标是抓取并分析遥控器（手机 APP）与接收机之间的蓝牙通信数据包，最终实现对该遥控系统的逆向控制。此过程对于研究遥控设备安全、开发第三方控制应用或进行协议兼容性测试具有参考意义。

二、蓝牙协议抓包

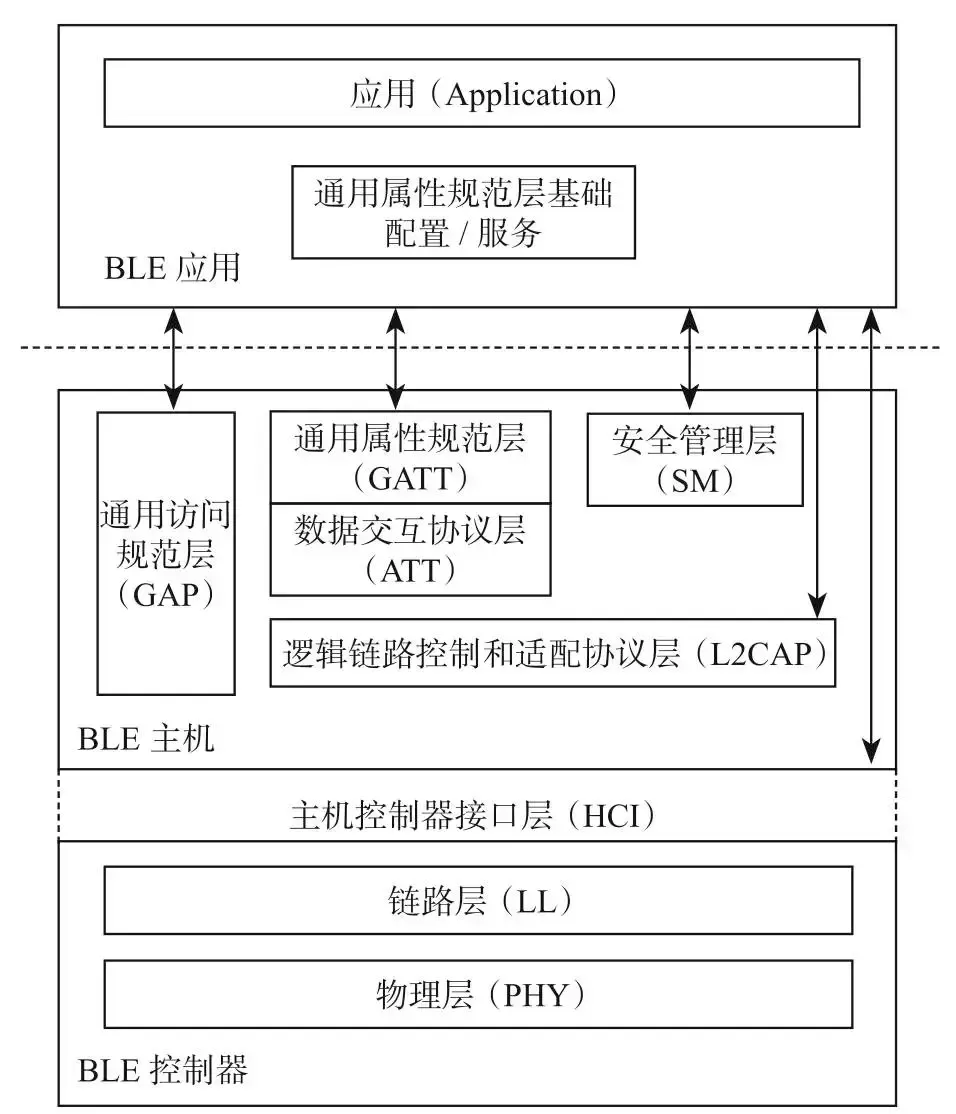

2.1 BLE 协议架构简介

BLE 协议架构总体上分为 3 层（从下到上）：

三者既可以在同一芯片内实现，也可以分布在不同芯片中。

2.2 抓包方式对比

蓝牙数据抓包是逆向分析的第一步，目的是捕获遥控器与接收机之间完整的通信数据流。主要有两种抓包方式：

方式一：HCI 层抓包（推荐）

捕获 Host 与 Controller 之间的指令和事件，优势在于可以直接获取明文的应用层数据。

• Windows 环境：使用 Microsoft Bluetooth Test Platform (BTP) 中的 btvs.exe 配合 Wireshark

  btvs.exe -Mode Wireshark


• Android 环境（本文采用）：利用系统自带的 HCI 日志功能，通过 ADB 导出

为什么选择 HCI 层抓包？

当前许多 BLE 设备的空口信号是加密的。安卓 HCI 抓包针对的是 CPU 与蓝牙芯片之间的通信，目的是绕过底层硬件加密，直接获取 APP 层面最原始的“明文应用数据”：

• 应用层 → Host（手机 CPU）：生成明文指令
• Host → Controller（蓝牙芯片）：打包、加密、调频后通过天线发射

注意：HCI 抓包无法获取物理层和链路层数据包，但对于应用层协议逆向已经足够。

方式二：空口抓包（Over-the-Air）

直接捕获物理无线信道上的所有数据（广播、连接请求、跳频数据等），能提供最完整的物理层和链路层信息。通常需要专用硬件抓包设备：

• 基于 nRF52832 的 RF-DG-32A 抓包工具
• TI CC2540 USB Dongle

以 RF-DG-32A 为例，插入 USB 后在 Wireshark 中选择对应 COM 端口并指定目标 MAC 地址即可监听。此方法不依赖主机协议栈，对分析私有协议至关重要，但成本较高。

2.3 Android HCI 抓包实操步骤

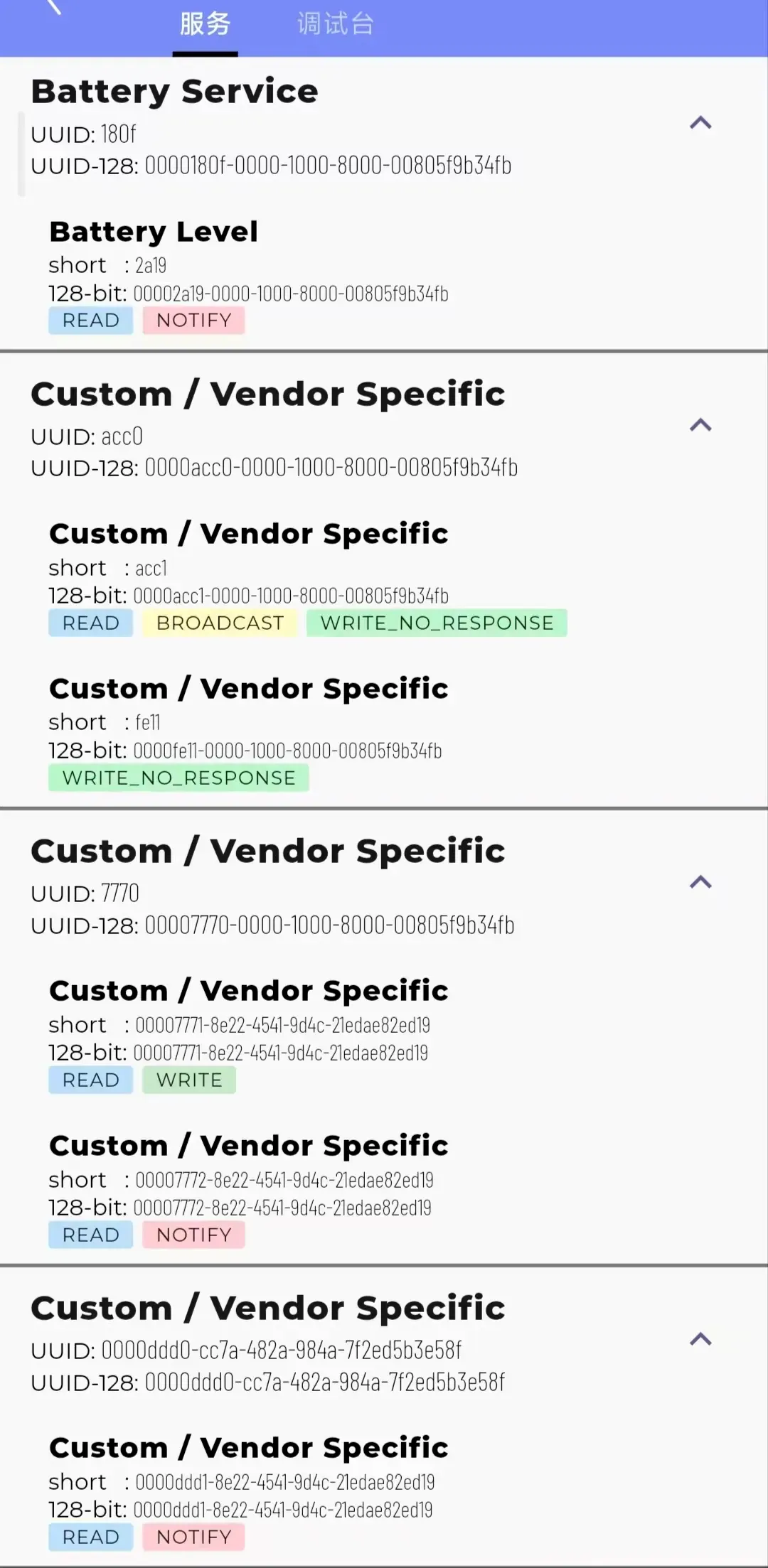

在正式抓包之前，可以先通过蓝牙调试软件（如 nRF Connect）扫描 XFLY 的 GATT 服务，通过只读 / 可写属性识别出控制信号服务和反馈服务（如电量反馈）。

Step 1：开启开发者模式

打开 关于手机，连续点击 版本号 直至提示 “开发者模式已开启”。

Step 2：开启 HCI 日志记录

1. 进入 设置 → 开发者选项
2. 找到并开启 启用蓝牙 HCI 信息收集日志
3. 重要：开启后必须关闭并重新打开一次蓝牙，日志才会开始记录

Step 3：操作 APP 并导出日志

使用 Flying App 对扑翼机进行操作（推动摇杆、起飞、转弯等），操作完成后日志文件会写入设备存储。

Step 4：通过 ADB 导出数据包

# 进入手机 shell
adb shell
su

# 进入蓝牙日志目录（不同品牌路径可能不同）
cd /data/misc/bluetooth/logs
ls

# 复制到 SD 卡并拉取到电脑
cp btsnoop_hci_xxx /sdcard/
exit
exit
adb pull /sdcard/btsnoop_hci_xxx .

导出的 btsnoop_hci 文件可以直接拖入 Wireshark 进行 BLE 通信分析。不同手机品牌抓取的文件格式可能有差异（如小米手机可能导出为 .cfa 格式），但均可用 Wireshark 打开。

三、Wireshark 数据包分析

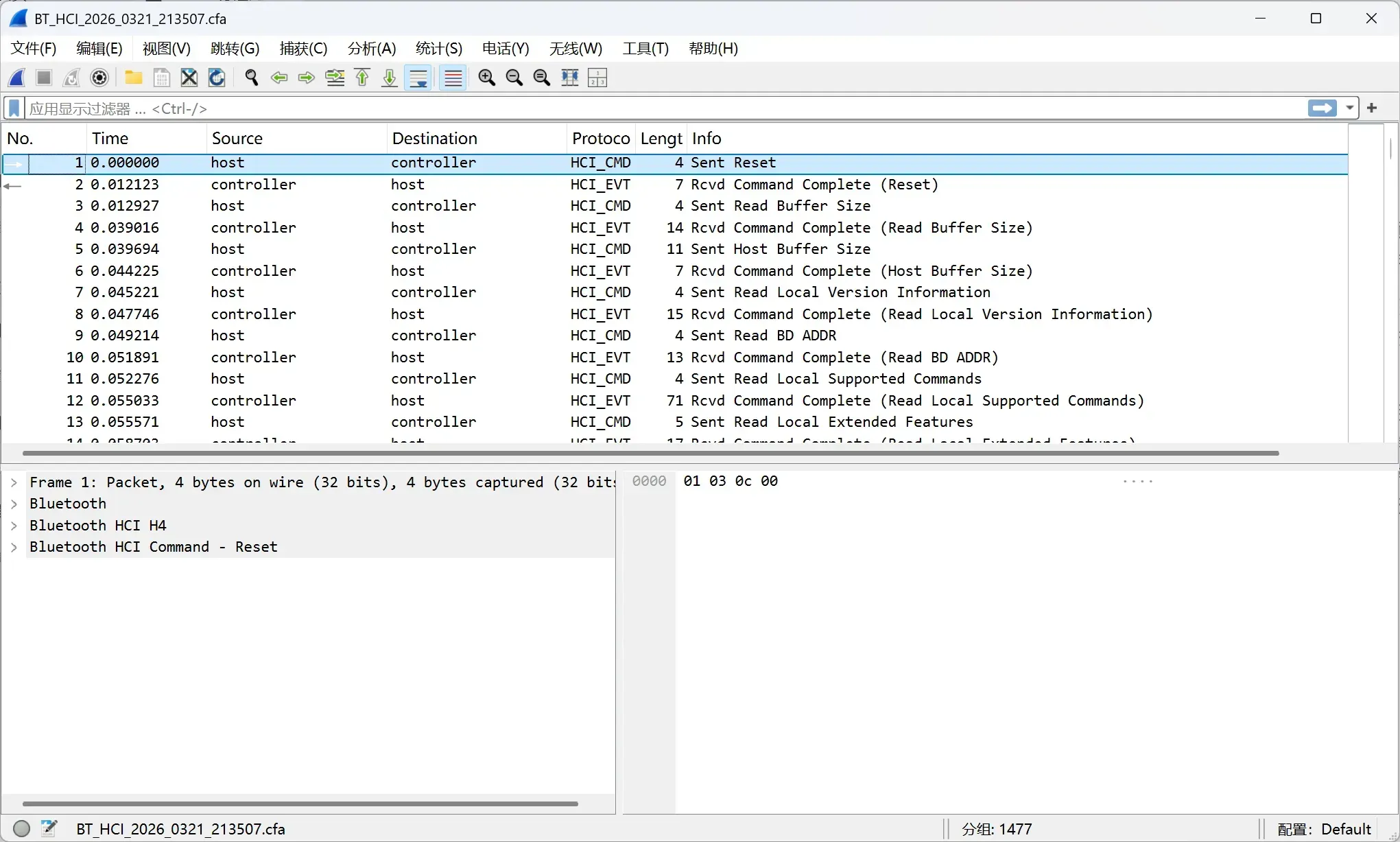

3.1 界面概览

使用 Wireshark 打开捕获的数据包文件，主界面分为三部分：

• 顶部 — 数据包列表：按时间顺序显示所有包（序号、时间戳、源 / 目标地址、协议类型）
• 中部 — 协议详情：所选数据包的协议树状解析
• 底部 — 原始字节流：数据包的十六进制内容

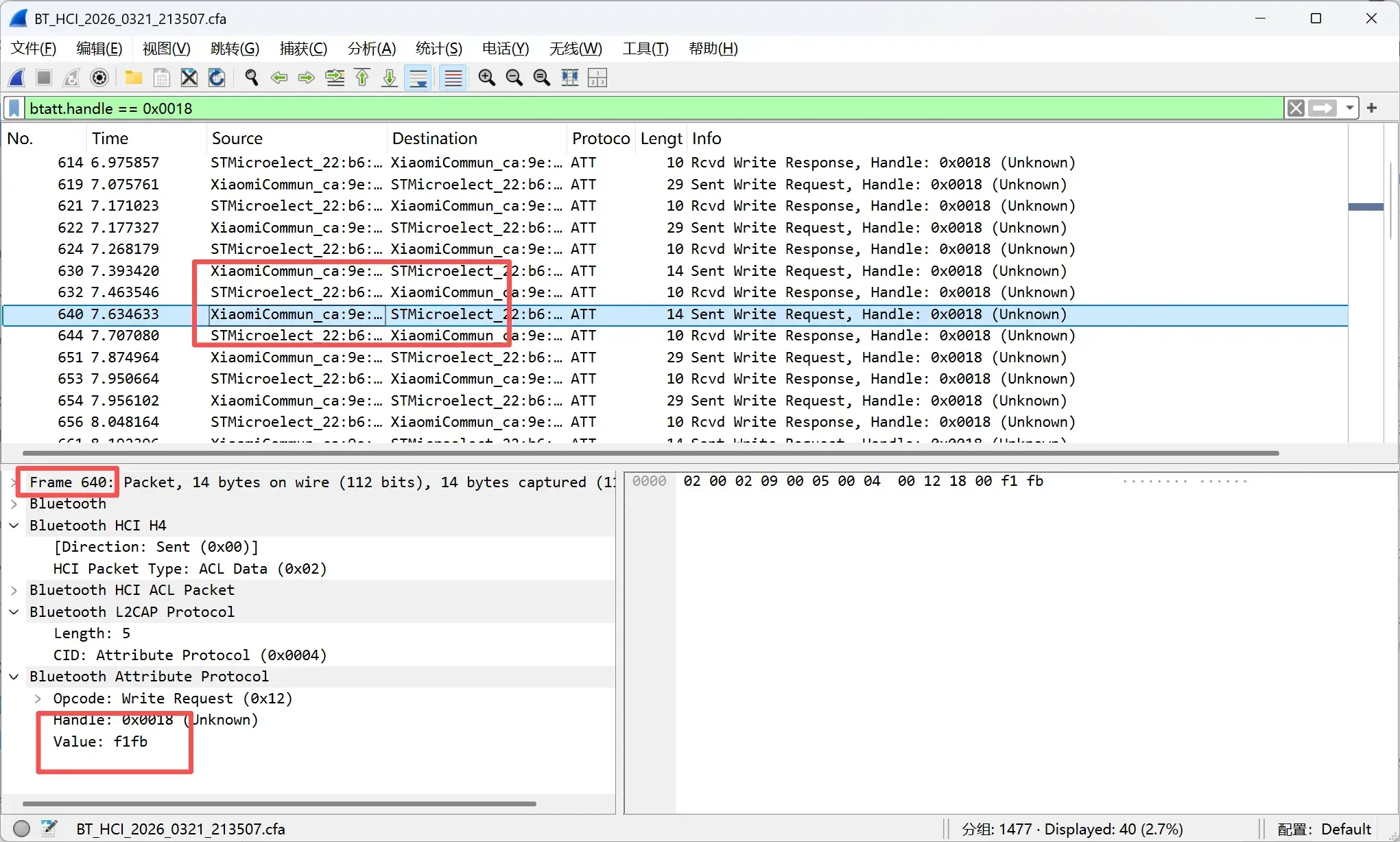

3.2 协议过滤与识别

初始数据流中会包含大量广播包（LE LL 格式）。针对 XFLY 的控制数据，需重点关注建立连接后的应用层数据：

• 输入 bluetooth 可筛选所有蓝牙相关数据包
• 输入 att 可筛选 ATT（属性协议） 数据包 — BLE 设备进行数据读写的主要载体，很可能承载了 XFLY 的舵机控制指令

3.3 关键信息提取

1. 连接参数：分析连接建立过程，获取连接间隔等参数
2. 定位控制指令：在连接后的数据交互中，定位 Write Request / Command（写操作）或 Notification（通知）数据包，这些包通常包含实际的控制指令
3. 功能映射：通过对比不同操作（推动摇杆、拨动开关）产生的数据包差异，逐步映射出数据字节与具体控制功能（副翼、升降舵、襟翼偏移量）之间的对应关系

技巧：启用 “起飞混控” 等特殊功能时，观察数据流中是否出现特定的特征字节序列，有助于识别功能控制字段。

筛选出手机与扑翼机的通信数据包后，根据时间戳和 value 值即可大致推断出发送信号与对应功能的映射关系。

四、实现逆向

在完成协议分析并理解数据包结构后，即可着手实现逆向控制。

4.1 协议模拟与重现

根据分析结果，编写程序模拟 XFLY 接收机的行为：

1. 使用蓝牙库（如 Python 的 bleak、Android 的 BluetoothGatt API）按照捕获到的连接序列与参数发起连接
2. 构造符合 XFLY 协议格式的数据包，向接收机发送控制指令
3. 关键：精确复现指令的数据结构、校验方式（如果有）以及发送时序

4.2 功能映射与控制

将分析得到的字节映射关系转化为可编程的控制接口。例如，确定控制副翼偏转量的具体字节位置和取值范围（对应 “混控比率”，调整范围为 ±100%）。在此基础上，开发上层控制应用，将用户输入（虚拟摇杆、外部硬件）实时转换为正确的协议数据包。

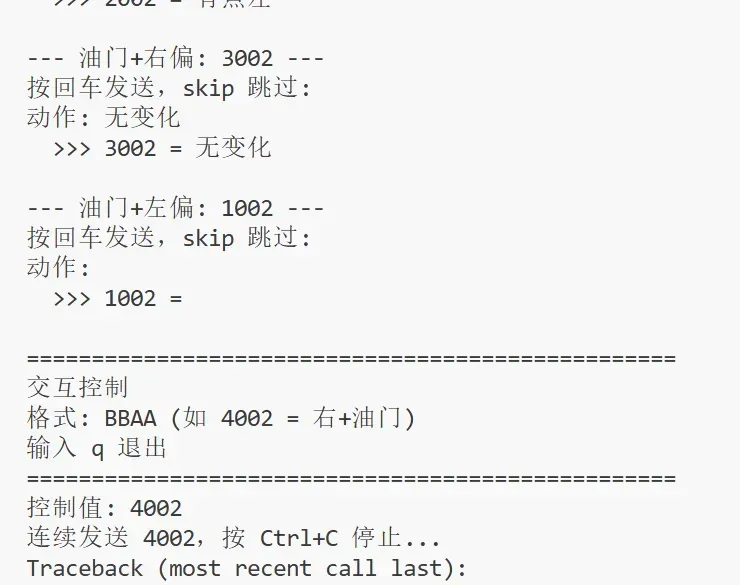

4.3 测试与验证

在受控环境中进行严格测试：

• 验证能否成功建立连接、稳定传输指令并准确驱动舵机
• 测试边界情况：所有通道极限值、混控功能开关等
• 可能需要反复抓包 → 分析 → 调整代码的迭代过程

示例：Python bleak 测试脚本片段

try:
    # await client.write_gatt_char(CHAR_ACC1, bytes.fromhex("f9045101565a5201535a"))
    await asyncio.sleep(0.3)
    await client.write_gatt_char(CHAR_ACC1, bytes.fromhex("f1fb"))  # 油门控制
    await asyncio.sleep(0.2)
    # await client.write_gatt_char(CHAR_ACC1, bytes.fromhex("fc3d72cc1bad602bde853a047de6d7fee1"))
    await asyncio.sleep(0.2)
    # await client.write_gatt_char(CHAR_ACC1, bytes.fromhex("fd6a1e11dcf394c8799f8862c05da38654"))
    await asyncio.sleep(0.2)
    print("  ACC1 序列发送完成")
except Exception as e:
    print(f"  发送失败: {e}")

完整代码见：XFLY / scripts

通过以上步骤，即可完成对 XFLY 蓝牙遥控系统的逆向工程，并实现基于自定义软硬件的第三方控制能力。
